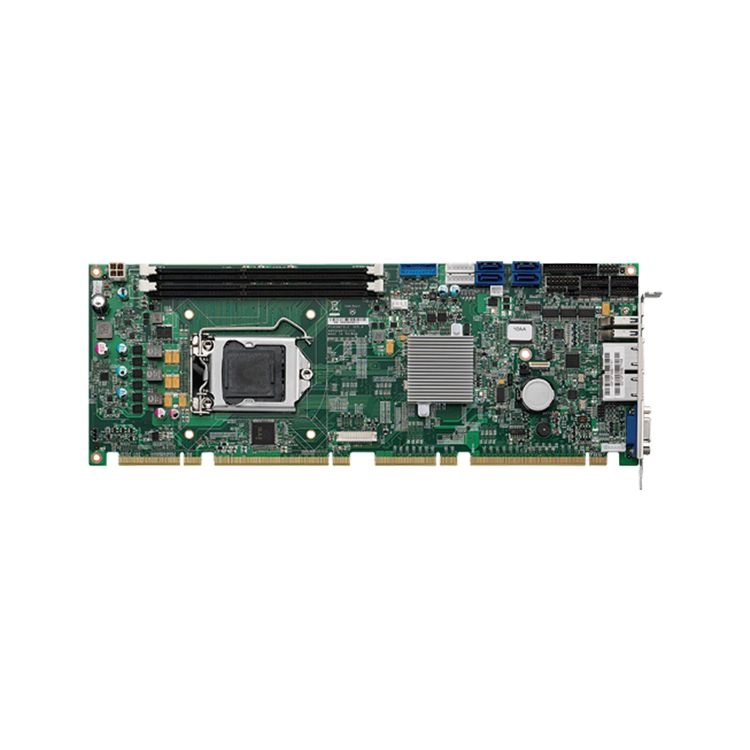

NexCOBOT PICMG 單板電腦 | PEAK887VL2

PICMG 1.3 全長單板電腦 (SBC)，搭載 Intel® Q87 晶片組，支援第 8 代 Intel® Core™ i7/i5/i3 處理器

商品編號：10P0887VL00X0

折扣價：NT$
售價：NT$
定價：NT$
使用紅利點數：點

商品簡述：

可擴充效能：
支援第 4 代 Intel® Core™ i7/i5/i3 處理器 (不支援 ECC)。
高可靠晶片組：
Intel® Q87 平台控制中樞 (PCH) 晶片組，符合 PICMG 1.3 規範。
高速記憶體：
雙通道 DDR3L NON-ECC DIMM，支援 1333/1600MHz，最高可達 16GB。
多樣化顯示支援：
VGA、DVI 與 HDMI 輸出。

檔案下載

規格：

CPU 支援
- Intel® Core™ i7/i5/i3 processor (95W/ 65W/ 45W/ 35W) TDPs
記憶體
- 2 x DIMM, support Dual channel DDR3L (default)/ DDR3 NON-ECC DIMM (dual voltage models by auto detection for DDR3 and DDR3L
- Maximum 16 GB – 1066/1333/1600 MT/S
平台控制中心 (PCH)
- Intel® Q87 Express Chipset PCH
BIOS
- AMI system BIOS
- 16 Mbit SPI depended on AMT function
- Dual BIOS for Four PCIex1 and One PCIex4 (setting by DP switch)
顯示
- The Processor Graphics contains a refresh of the seventh generation graphics
- Intel® HD Graphics GT1 / GT2
- Share system memory
- Analog Display Support
- Drive a standard progressive scan analog monitor
音效
- Reverse HDA interface, 2.0mm 2x5 pin header
內建網路
- 1x Intel® I217LM GbE PHY
- 1x Intel® I211 Gigabit Ethernet Controller
- RJ45 with LED connecter x 2
- Support Boot From LAN (PXE)
- RJ45 LED
- Support Wake on LAN
- Extra (External) LED: 2 x 4 pin header
前端I/O 介面
- ITE8783
- PS2 KB/MS reserve 1x6 (2.0m) JST connector
- 26-pin Box Header x 1 (2.0mm)
- SIO Box Header x 4 (2.0mm), COM1,3,4 support RS232, COM2
- RS232/422/485, RI pin can be select RI/5V/12V with jumper (2x3 pin 2.0mm pin-header)
- 4 Ports USB 2.0 and 4 ports USB 3.0:
- 2 ports through 2.5mm JST Connectors, located near Rear Side of PCB (near CPU, USB3.0)
- 4 ports through
- backplane (USB 2.0)
- 2 ports through I/O bracket (USB 3.0)
- 4-pin FAN connector x 2 (for CPU,System)
- On board pin header for IrDA Tx Rx 1x5/2.54mm pin-header
- HDD LED/ Power LED/ Power ON SW/ Reset SW
- On Board buzzer
- USBx1/ USBx1/ LAN1 RJ45 x1/ LAN2 RJ45 x1/ VGA DB15 from top to down
電源需求
- Power source from Backplane through Golden Finger and AUX +12V
- Support ATX/AT function by jumper setting
- BIOS default is (ATX MODE)
環境溫度
- Board Level Operating temperatures: -15°C to 60°C
- Storage temperatures: -20°C to 85°C
- Relative humidity:
  10% to 90% (operating, non-condensing)
  5% to 95% (non-operating, non-condensing)
尺寸
- 338.58mm x 126.39mm, 8 layers (single side)
認證
- CE/FCC Class A compliant
- 自有品牌．自有工廠生產．全球快速配送
- 訂購後將於2個工作日內出貨。
- 產品全球2年無條件保固。
- 30天無條件退貨。
- 免運費。
- 購買後有任何使用問題皆可隨時聯絡。
NEXCOM PEAK887VL2 Datasheet
NEXCOM AIoT Mart 客服信箱：ecommerce@nexcom.com.tw
更多 NEXCOM 官方經營線上通路：

產品規格
CPU 支援

Intel® Core™ i7/i5/i3 processor (95W/ 65W/ 45W/ 35W) TDPs
記憶體

2 x DIMM, support Dual channel DDR3L (default)/ DDR3 NON-ECC DIMM (dual voltage models by auto detection for DDR3 and DDR3L

Maximum 16 GB – 1066/1333/1600 MT/S
平台控制中心 (PCH)

Intel® Q87 Express Chipset PCH
BIOS

AMI system BIOS

16 Mbit SPI depended on AMT function

Dual BIOS for Four PCIex1 and One PCIex4 (setting by DP switch)
顯示

The Processor Graphics contains a refresh of the seventh generation graphics

Intel® HD Graphics GT1 / GT2

Share system memory

Analog Display Support

Drive a standard progressive scan analog monitor
音效

Reverse HDA interface, 2.0mm 2x5 pin header
內建網路

1x Intel® I217LM GbE PHY

1x Intel® I211 Gigabit Ethernet Controller

RJ45 with LED connecter x 2

Support Boot From LAN (PXE)

RJ45 LED

Support Wake on LAN

Extra (External) LED: 2 x 4 pin header
前端I/O 介面

ITE8783

PS2 KB/MS reserve 1x6 (2.0m) JST connector

26-pin Box Header x 1 (2.0mm)

SIO Box Header x 4 (2.0mm), COM1,3,4 support RS232, COM2

RS232/422/485, RI pin can be select RI/5V/12V with jumper (2x3 pin 2.0mm pin-header)

4 Ports USB 2.0 and 4 ports USB 3.0:

2 ports through 2.5mm JST Connectors, located near Rear Side of PCB (near CPU, USB3.0)

4 ports through

backplane (USB 2.0)

2 ports through I/O bracket (USB 3.0)

4-pin FAN connector x 2 (for CPU,System)

On board pin header for IrDA Tx Rx 1x5/2.54mm pin-header

HDD LED/ Power LED/ Power ON SW/ Reset SW

On Board buzzer

USBx1/ USBx1/ LAN1 RJ45 x1/ LAN2 RJ45 x1/ VGA DB15 from top to down
電源需求

Power source from Backplane through Golden Finger and AUX +12V

Support ATX/AT function by jumper setting

BIOS default is (ATX MODE)
環境溫度

Board Level Operating temperatures: -15°C to 60°C

Storage temperatures: -20°C to 85°C

Relative humidity:
10% to 90% (operating, non-condensing)
5% to 95% (non-operating, non-condensing)
尺寸

338.58mm x 126.39mm, 8 layers (single side)
認證

CE/FCC Class A compliant
售後服務
- 自有品牌．自有工廠生產．全球快速配送
- 訂購後將於2個工作日內出貨。
- 產品全球2年無條件保固。
- 30天無條件退貨。
- 免運費。
- 購買後有任何使用問題皆可隨時聯絡。
資料下載

NEXCOM PEAK887VL2 Datasheet
聯絡客服

NEXCOM AIoT Mart 客服信箱：ecommerce@nexcom.com.tw
線上購買

更多 NEXCOM 官方經營線上通路：

NEXCOM PEAK 889VL2 單板電腦

高效能工業級 SBC，具備雙網路埠與多重擴充選項

PEAK 887VL2 是一款高效能的 PICMG 1.3 全長單板電腦 (SBC)，專為工業與嵌入式應用所設計。本產品支援第 4 代 Intel® Core™ i7/i5/i3 處理器，具備最高 16GB 雙通道 DDR3L 1333/1600MHz 記憶體，並整合 Intel® HD 顯示晶片，透過 VGA、DVI 與 HDMI 輸出提供可靠的視覺效能。控制板提供多功能的 I/O 選項，包括 4 組 PCIe x1、1 組 PCIe x16、8 組 USB 埠、6 組 COM 序列埠、雙 Gigabit 乙太網路埠，以及多個 SATA 2.0/3.0 埠，以滿足儲存與網路連線需求。其強固的 8 層單面 PCB 設計，確保在嚴苛的工業環境中仍能穩定運作，使其成為自動化、機器控制及其他進階工業應用的理想選擇。

強固、工業級全長 SBC

PEAK 887VL2 是一款 PICMG 1.3 全長單板電腦 (SBC)，專為高負載的工業應用所設計。它支援第 4 代 Intel® Core™ i7/i5/i3 處理器，散熱設計功耗 (TDP) 介於 35W 至 95W，並支援最高 16GB 雙通道 DDR3L 1333/1600MHz 記憶體 (具備 Non-ECC 支援)。其 8 層單面 PCB 設計確保耐用度，並可在嚴苛環境下穩定運作，使其適用於自動化、機器控制與工業物聯網 (IIoT) 應用。整合的 Intel® HD 顯示晶片，則透過 VGA、DVI 和 HDMI 介面提供可靠的顯示輸出。

多功能 I/O 與高速連線能力

PEAK 887VL2 為先進的工業系統提供全方位的連線能力。它具備雙 Intel® Gigabit 乙太網路埠、8 組 USB 埠 (4 組 USB 3.0，4 組 USB 2.0)、6 組序列 COM 埠 (支援 RS232/422/485，可選擇電壓準位)，並支援從網路開機 (PXE) 與遠端喚醒 (Wake-on-LAN)。擴充性方面，提供 4 組 PCIe x1 和 1 組 PCIe x16 插槽，同時多個 SATA 2.0/3.0 埠則支援多樣化的儲存配置。這些選項使其在網路傳輸、資料擷取和工業自動化任務中具有高度適應性。

工業自動化的可靠平台

PEAK 887VL2 整合了穩健的系統管理與 BIOS 支援，以實現長期的工業部署。具備 16Mbit SPI 的雙 BIOS 提供備份與系統恢復功能，而可選配的 AMT (主動管理技術) 則允許進階的遠端管理。本控制板支援 ATX 和 AT 兩種電源模式，並具備輔助 +12V 輸入，確保與各種電源配置相容。憑藉其豐富的 I/O、高效能處理能力，以及 -15°C 至 60°C 的穩定運作溫度範圍，PEAK 887VL2 為智慧工廠、工業機械和精準控制系統提供了可靠的運算平台。
